黃銅是以鋅為主要合金元素的銅-鋅合金。按其成分不同，可分為普通黃銅和特殊黃銅兩類。

①普通黃銅

普通黃銅是銅與鋅組成的二元合金。當鋅的質量分數小于32%時，鋅能全部溶入銅中形成單相α固溶體（又稱α黃銅或單相黃銅）。隨著含鋅量的增加，由于產生固溶強化，黃銅的強度、硬度提高，同時還具有良好的塑性，故適宜于冷變形加工。當鋅的質量分數為32%～45%時，合金為α+β′兩相組織（又稱雙相黃銅），其中β′相是以電子化合物CuZn為基的固溶體，由于β′相的出現，在強度繼續升高的同時，塑性有所下降，故適宜于熱變形加工。當鋅的質量分數大于45%以后，因組織中全部為脆性的β′相，致使黃銅的強度和塑性都急劇下降，在生產中已無實用價值。黃銅的力學性能與含鋅量的關系如圖1．5．7所示。

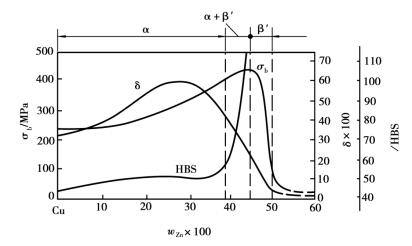

圖1．5．7　黃銅的力學性能與鋅的質量分數的關系

普通黃銅的耐蝕性優于鋼鐵材料。但鋅的質量分數大于7%（尤其是含鋅20%）并經冷變形加工后的黃銅，因制品內有殘余應力，在潮濕大氣或海水中，特別是在含有氨的介質中，易產生應力腐蝕現象。故在使用前應采用低溫去應力退火（250～300℃，1～3 h）消除應力。

②特殊黃銅

為了進一步提高黃銅的力學性能和工藝性能，常在普通黃銅的基礎上加入銅、鋁、硅等元素組成鉛黃銅、鋁黃銅、硅黃銅等。其中鉛的加入可以改善切削加工性和耐磨性；硅的加入可以改善鑄造性能，并對提高強度和耐蝕性有利；鋁的加入在提高強度、硬度、耐蝕性的同時，還可以降低黃銅的應力腐蝕傾向。

常用黃銅的力學性能及用途見表1．5．13。

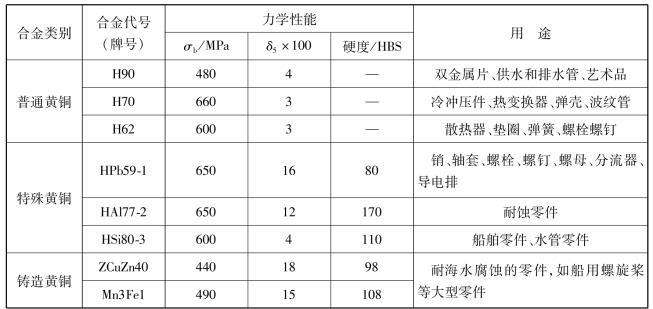

表1.5.13　常用黃銅的力學性能及用途
