1. 焊炬的作用及其分類
焊炬也稱氣焊槍，它是氣焊操作的主要工具。焊炬的作用是使可燃?xì)怏w（乙炔等）與助燃?xì)怏w（氧氣）以一定比例混合，并以一定的流速噴出燃燒而生成具有一定能量、成分和形狀的穩定的焊接火焰，以進行氣焊工作。因此，焊炬在使用中應能方便地調節氧氣與可燃?xì)怏w的比例和能量的大小，同時焊炬重量要輕，使用時要安全可靠。
焊炬按可燃?xì)怏w與氧氣混合的方式不同，可分為射吸式焊炬（低壓焊炬）和等壓式焊炬兩類，主要技術參數如表1-3所示。

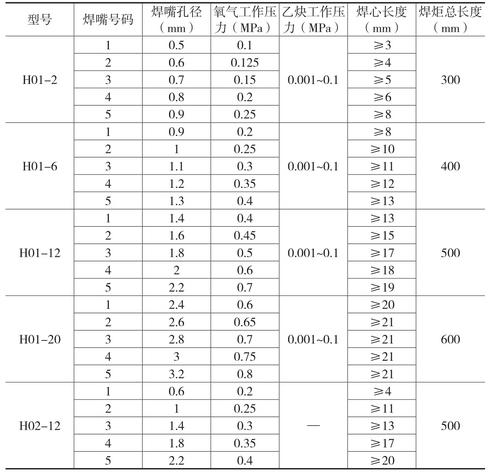

表1-3 焊炬的主要技術參數
2. 射吸式焊炬
射吸式焊炬的工作原理如圖1-10所示。氧氣由氧氣通道進入噴射管，再從直徑非常細小的噴嘴噴出。當氧氣從噴嘴噴出時，就要吸出聚集在噴嘴周圍的低壓乙炔。這樣氧氣與乙炔就按一定比例混合，并以一定的流速經混合氣體通道從焊嘴噴出。

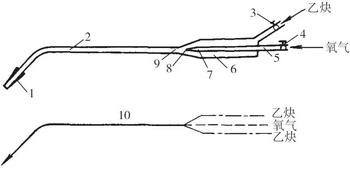

圖1-10 射吸式焊炬的工作原理
1—焊嘴；2—混合氣體通道；3—乙炔調節閥；4—氧氣調節閥；5—氧氣通道；6—乙炔通道；7—噴射管；8—噴嘴；9—射吸管；10—混合氣體
射吸式焊炬的最大優點是可使用低壓乙炔，而且在使用中壓乙炔時也能保證正常工作，乙炔的壓力在0.001～0.007MPa范圍均可使用。射吸式焊炬的缺點是施焊過程中混合氣體的成分不夠穩定。射吸式焊炬的構造如圖1-11所示。

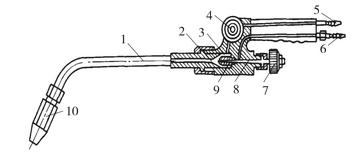

圖1-11 射吸式焊炬
1—混合氣管；2—射吸管；3—環形乙炔室；4—乙炔調節閥；
5—乙炔管；6—氧氣管；7—氧氣調節閥；8—氧氣射流針；
9—射流孔座；10—焊嘴
3. 焊炬使用方法和技巧
（1）首先應根據焊件厚度，選擇適當?shù)暮缸欤⑵溲b好。
（2）使用前必須檢查其射吸情況，先把氧氣皮管緊接在氧氣接頭上，使焊炬接通氧氣，此時先開啟乙炔調節閥，再開啟氧氣調節閥，用手指按在乙炔接頭上，檢查乙炔接頭處是否有一股吸力，如果有吸力則表示焊炬射吸情況正常，相反若乙炔接頭處沒有吸力，則表示焊炬射吸情況不正常，這種焊炬不能使用，必須進行檢修。
（3）焊炬射吸情況檢查正常后，把乙炔皮管也緊接在乙炔接頭上，一般要求將氧氣及乙炔橡皮氣管用細鐵絲扎緊或用夾頭夾緊在進氣接頭上，同時檢查焊炬其他各氣體通道是否正常。
（4）點火時，應先把氧氣調節閥稍微打開，再開啟乙炔調節閥，用點火槍或火柴點火，點火不宜用廢紗頭作為引燃源，以免遺留火種造成火災。點火后應隨即調整火焰的大小和形狀，調整后的火焰應具有輪廓明顯的焰心以及正常的火焰長度。如果將乙炔調節閥完全開啟，但仍不能得到正常的中性焰或出現斷火現象時，則應檢查焊炬氣體通道內是否發生了阻塞和漏氣等現象，并進行檢修。
（5）焊炬停止使用時，應先關閉乙炔調節閥，然后關閉氧氣調節閥，這樣可以防止發生回火和減少斷火時的煙灰。
（6）在使用過程中若發生回火現象，應立即關閉乙炔調節閥，隨即關閉氧氣調節閥，這樣回火就在焊炬內很快熄滅。待回火熄滅后，再開啟氧氣調節閥，吹滅焊炬內的余焰和吹出殘留的炭質微粒，并將焊嘴和混合氣管放在水中冷卻。
（7）焊炬的各氣體通道，都不得沾染油脂，以防止氧氣遇油脂燃燒和爆炸，同時焊嘴的配合面不得碰傷，防止漏氣而影響使用。
（8）焊炬各氣體通道均不得漏氣，如果有漏氣現象應立即關閉各調節閥，經檢查調整不漏氣后才能使用。焊炬停止使用后應掛在適當?shù)牡胤剑瑖?yán)禁將帶有氣源的焊炬存放在密封的容器內。
