（1）臥式鏜床

圖5.2.34為臥式鏜床外形圖。主要由床身、前立柱、主軸箱、主軸、平旋盤、工作臺、后立柱和尾架等組成。

圖5.2.34　臥式鏜床外形圖

1）主軸

主軸可作旋轉主運動V1，還可以作軸向進給運動f1。其前端的錐孔用于安裝鏜刀桿或帶錐柄的刀具。

2）平旋盤

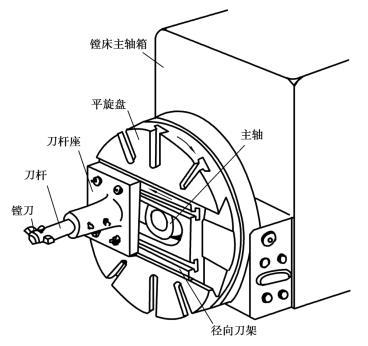

平旋盤如圖5.2.35所示，其安裝在主軸外邊，可作旋轉主運動V2。上面裝有徑向刀架，刀具可沿徑向導軌作徑向進給運動f2。

圖5.2.35　平旋盤

3）前立柱和主軸箱

前立柱固定在床身的右端，主軸箱可沿前立柱上的鉛垂導軌升降，實現(xiàn)其位置調整或使刀架作鉛垂進給運動f3。

4）工作臺

工作臺安裝在床身上，由下滑座、上滑座和回轉工作臺3層組成。下滑座可沿床身導軌作縱向進給運動f4，上滑座可沿下滑座上的橫向導軌作橫向進給運動f5，回轉工作臺可圍繞上滑座上的環(huán)形導軌在水平面內扳轉任意角度。

5）后立柱和尾架

后立柱和尾架的作用是支承長鏜刀桿，以增加鏜刀桿剛度。后立柱可沿床身導軌作縱向位置調整，以支承不同長度的鏜刀桿。尾架可在后立柱的鉛垂導軌上與主軸同步升降，以便鏜削不同高度的孔。
